維修工程師分享各類射頻儀器的工作原理
來源：昌昇自動化時間：2022-03-01
電子測量過程中示波器被譽為工程師的眼睛，那么射頻儀器也是工程師工作中的重要幫手，下面由維修小編分享各類射頻儀器的工作原理：
一、射頻儀器--頻譜分析儀原理簡介：
1、頻域分析--傅立葉理論：
傅立葉理論告訴我們，時域中的任何電信號都可以由一個或多個具有適當頻率、幅度和相位的正弦波疊加而成。換句話說，任何時域信號都可以變換成相應的頻域信號，通過頻域測量可以得到信號在某個特定頻率上的能量值。
通過適當?shù)臑V波，我們能將電信號波形分解成若干個獨立的正弦波或頻譜分量，然后就可以對它們進行單獨分析。
2、頻域分析--信號的時域和頻域的關系：
3、頻域分析--頻域測量的典型例子：
3、頻譜分析儀的基本原理--超外差頻譜：
現代頻譜分析儀的新技術：數字濾波器；數字混頻；全數字中頻。大幅提升濾波器的性能指標。
基本原理：由壓控振蕩器/參考/鎖相環產生特定頻率的信號，經過ALC電平調整，由輸出模塊輸出。

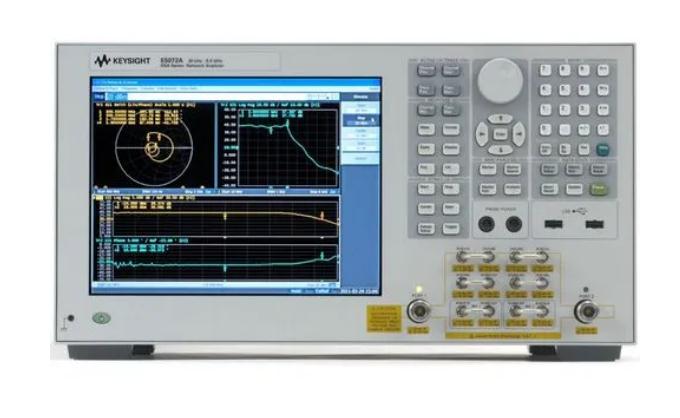

網絡分析儀的作用：測量被測件傳輸/反射特性。網絡分析儀主要結構包含；
1．激勵信號源；提供被測件激勵輸入信號；
2．信號分離裝置：含功分器和定向耦合器件，分別提取被測試件輸入和反射信號；
3．接收機：對被測件的反射，傳輸，輸入信號進行測試；
4．處理顯示單元;對測試結果進行處理和顯示。
